法兰铜嵌件埋入后出现转动，现场排查从哪里开始

C3604黄铜法兰铜嵌件热熔埋入后出现转动，先查塑胶孔入口、法兰端面和嵌件滚花是否真正形成咬合，再决定是否继续试装。若嵌件能轻易被手指带动，当前批次先分开；若只是端面高度不一致但旋转阻力稳定，才进入尺寸和温度的对照检查。

法兰铜嵌件的防转不只靠滚花。塑胶孔径、孔口倒角、埋入深度和法兰下方的支承都会影响熔融塑胶能否填满纹路。孔太大时，嵌件看似压到底，周围却留下空隙；孔太小或温度不足时，滚花可能挤裂塑胶柱，冷却后仍会松动。

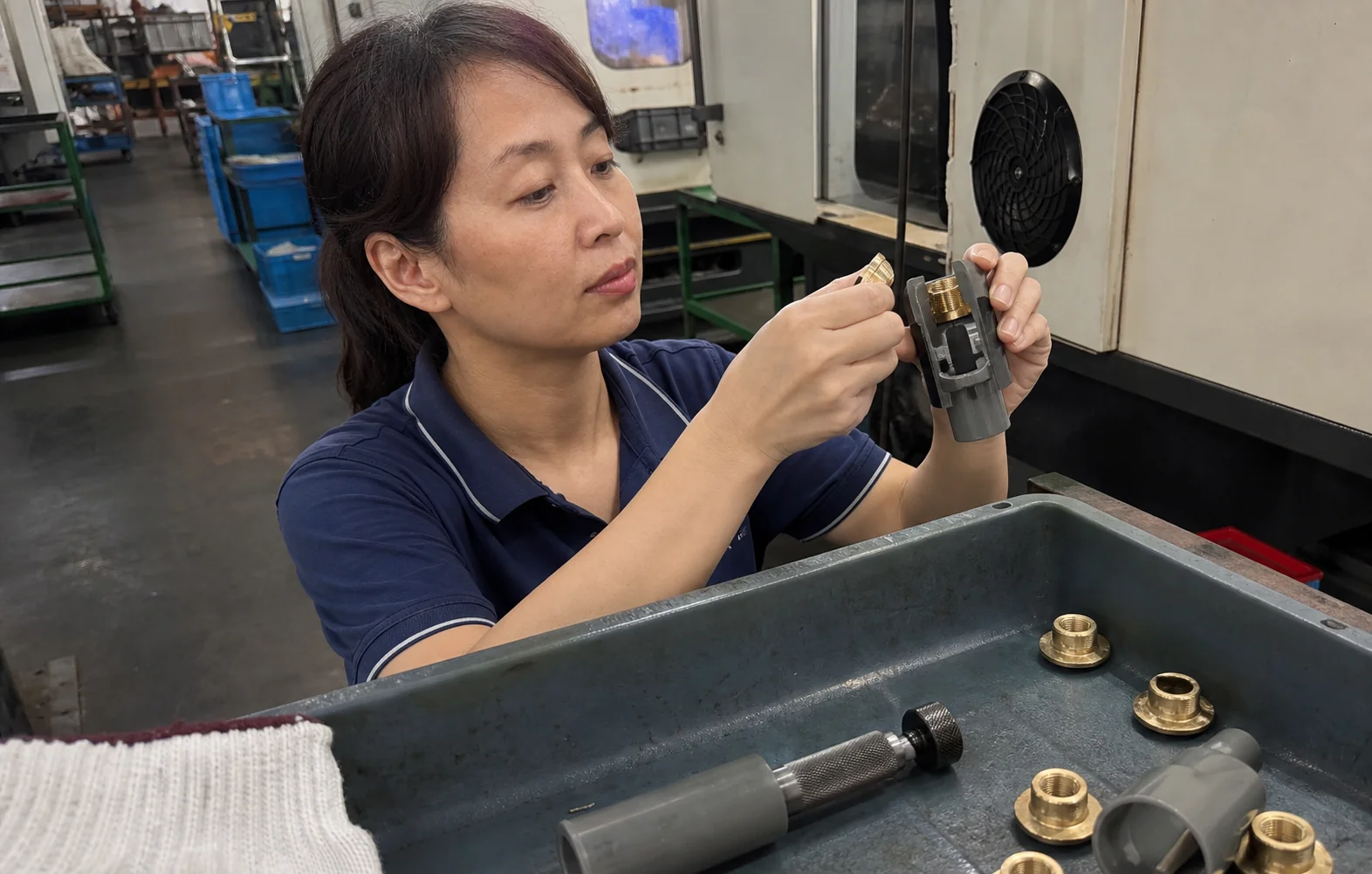

首件先留三组样件：一组记录埋入前孔径和嵌件峰径，一组在冷却后测端面高度，另一组做低速旋转和拉脱观察。待确认件与正常件分开放入料盘，并写明塑胶材料、模具穴号、加热头温度、保压时间和操作者。没有这些记录，出现转动时很难判断是结构余量不足还是工艺窗口偏移。

端面高度和剖切结果要怎样对应

端面高度应从塑胶基准面测到法兰端面，不能把料盘底面当成基准。测量时固定同一支承和量具，先挑出高度最高、最低和中间值各一件，再把旋转阻力与数据放在同一行。高度都合格而转动仍存在，优先查滚花填充和孔壁状态，不要先改端面公差。

剖切一件异常样品，观察滚花两侧是否有连续塑胶包覆、法兰下方是否出现空腔，以及塑胶柱有没有沿孔口开裂。剖切只用于确认局部结构，不能代替整批试装。若剖面显示一侧填充不足，回查嵌件是否偏心、加热头是否倾斜和压入速度是否过快。

埋入温度过低时，嵌件推入后塑胶来不及流动，冷却后会留下松动间隙；温度过高又可能让孔口塌边或材料变脆。应在同一模具穴号和同一批塑胶上做小范围温度对照，每次只改一个参数，并保留冷却时间、端面高度和旋转阻力的记录。

来图或询价资料要写清塑胶牌号、孔径公差、孔口倒角、法兰定位面、滚花峰径、埋入方式和允许的端面高度。可参考滚花铜螺母配合尺寸的试装记录，再用首件与批量中段复测的记录方法补齐检查表。只写“嵌入后不可转动”而没有孔结构和试验条件，供应商无法复现异常。

批量中段若再次出现转动，先隔离对应模具穴号和加热头，不要把所有嵌件一起返工。换一只加热头后恢复，说明温度传递或端面接触需要检查；同一加热头只在某个穴号异常，则继续查塑胶孔尺寸、排气和导向。保留异常剖面和正常剖面，才能让工程人员判断改结构还是改工艺。

工程人员补齐塑胶孔结构和埋入方式后，再按首件、批量中段和末件各取样件确认。只有滚花周围填充连续、端面高度稳定、低速旋转和拉脱结果都在约定边界内，才适合锁定热熔埋入条件；若仍有空腔或嵌件偏斜，就先暂停批量，重新核对孔径、温度与导向。
