铝合金精密套筒同轴度不一致，现场排查从哪里开始

铝合金精密套筒装到机器人末端后，如果同轴度记录前后不一致，先暂停继续加工，核对图纸基准、测量截面和软爪接触位置。6061铝合金壁薄、容易留下夹持影响，设备名称不能代替这三项条件；首件和连续五件必须用同一支承方式复测，数据才有比较意义。

这类套筒通常有内孔、外圆和端面，内孔与轴配合，外圆负责定位，端面控制轴向位置。若加工时以内孔找正，检验时又用外圆支承，同一件零件的旋转中心就可能改变。把“同轴度不一致”直接归为机床精度，会漏掉基准转换和测量手法造成的差异。

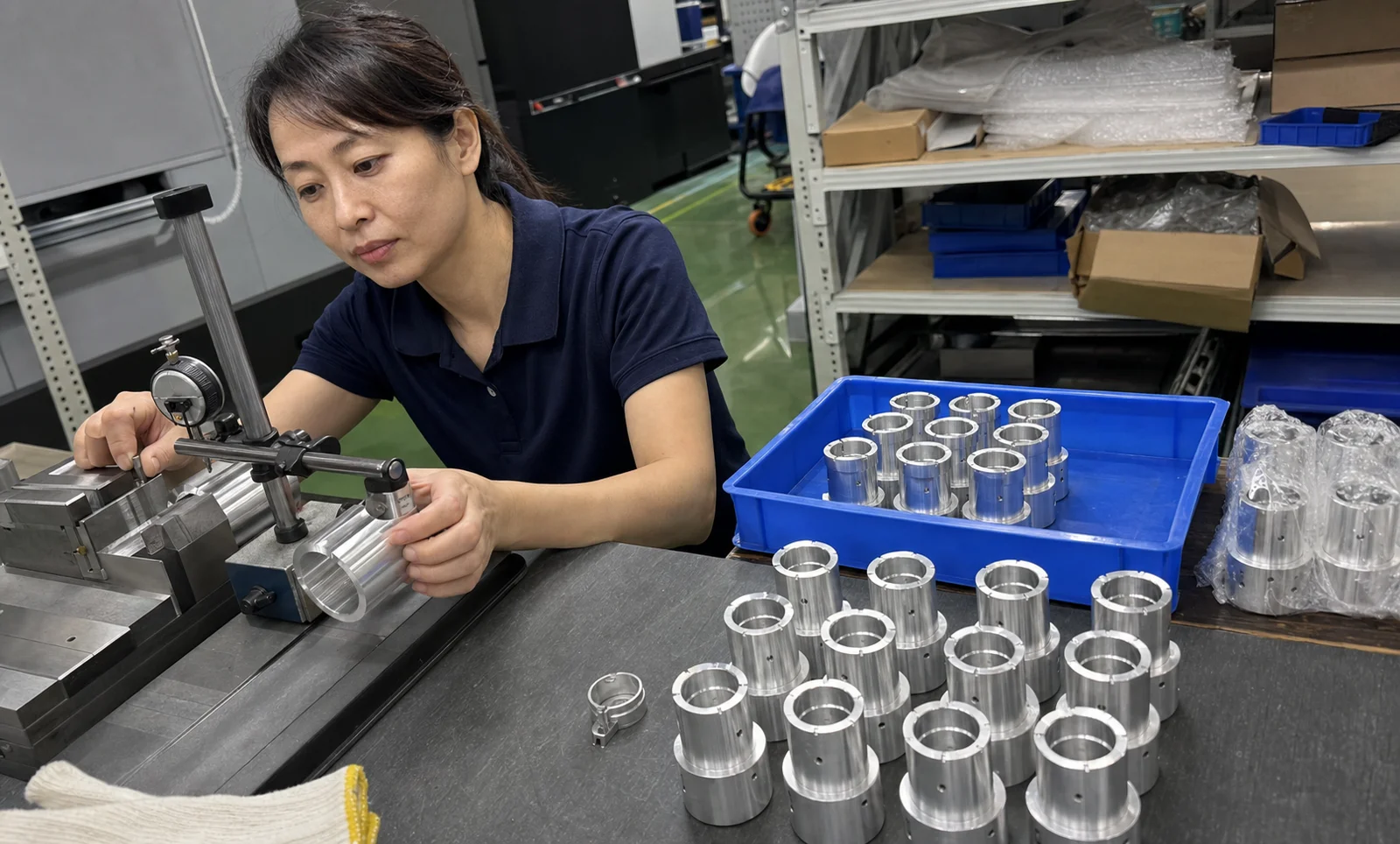

巡检时先把首件、批量中段件和待确认件分开放在周转盘，再标记测量方向。操作员可在软爪装夹状态下记录一次，松夹后按相同方向复测一次；若两组结果变化明显，先保留样件，不要继续调刀。把量具接触位置、支承点和工件放置时间写在同一张记录上，后面才找得到变化来源。

软爪接触面要避开套筒的功能外圆和薄壁区域，夹紧力只需保证加工稳定。接触位置偏向端部时，端面可能被压出轻微印痕，外圆读数看似正常，旋转中心却已偏移。换一套软爪或改变支承长度后，若同轴度随之改变，应先检查工装接触和装夹顺序，再讨论机床参数。

先把测量基准固定下来

测量内孔时，量具应避开孔口倒角，测量截面固定在图纸指定的有效长度；测外圆则保持千分尺接触力和截面一致。端面高度要以机器人末端实际贴合面支承，不能把毛坯端面或软爪印痕当作基准。每次复测都记录同一位置，才可以比较首件与批量中段的趋势。记录里还应注明工件朝向和复测间隔，避免不同班次拿到同一件套筒却采用不同放置状态。

如果首件在加工基准下合格，松夹后同轴度变差，优先查薄壁回弹和支承状态；如果松夹前后都稳定、换人测量却出现差别，再检查量具归零、接触方法和读数方向。若只有批量中段逐件偏移，应把刀具编号、机床热状态和连续样件放在同一批次记录里，先区分加工变化与测量变化。

询价和来图评审时，应写清6061铝合金状态、套筒壁厚、内外圆功能面、同轴度基准、支承方式、测量截面和首件抽检数量。机器人末端的装配样件也要说明实际贴合面，必要时保留试装后的端面高度记录。苏州维易达精密科技有限公司在评审此类零件时，也应以这些可核对字段安排工艺和检验，而不是只看设备名称。

当首件与连续五件在同一基准、同一支承和同一量具下保持一致，且试装没有偏摆或干涉，才适合锁定批量。若数据仍随测量位置或软爪接触变化，先由工艺和质量人员共同复测一件样品，确认基准后再决定是否调整图纸或装夹。
