机械手夹具配套的定位销，询价图纸还要补哪些条件

SUS303不锈钢定位销用于机械手夹具时，先查检验人员测量的是哪一段外圆、端面基准放在哪里，再判断首件是否真的有尺寸漂移。若同一件定位销换个位置就得到不同读数，先暂停批量判定，把待确认件和已确认件分开，统一测量动作后再继续。

定位销看起来是简单的圆柱件，但夹具真正使用的是某一段外圆、端面和倒角的组合。千分尺靠近倒角会把有效直径测小，端面没有贴紧支承时，长度和端面跳动也会被带偏。图纸只写一个总长和外径，现场就容易各自选择方便的位置。

首件确认先画出测量基准：外圆从哪一段取点，端面靠哪一面支承，量具测力如何保持，定位销是否需要在自由状态下测量。连续五件按加工顺序编号，待确认件与正常件分放在两只料盘，记录操作者、量具编号和测量时间，避免把不同手法的结果混成一个趋势。

哪些测量差异会被误判成加工问题

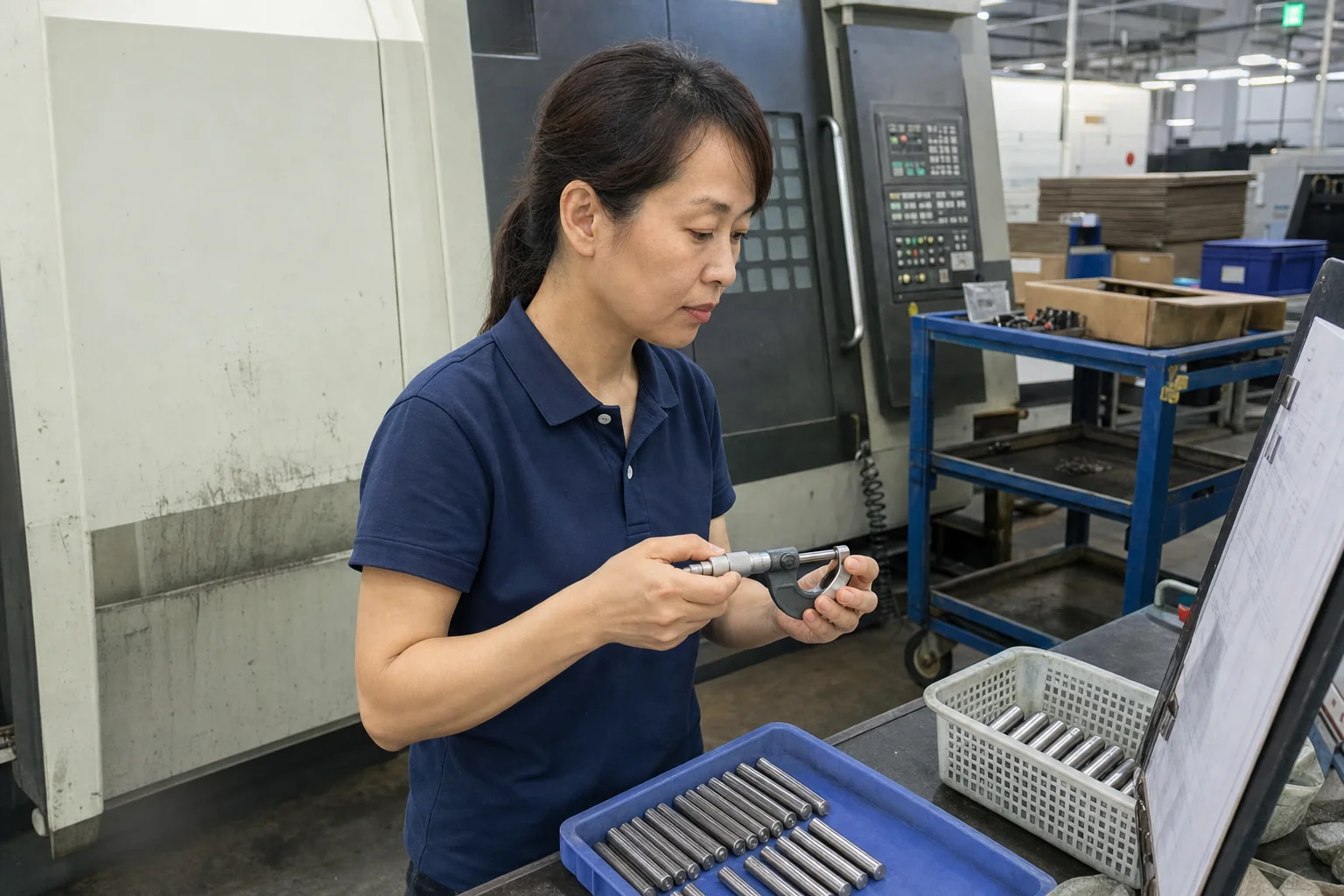

外径测量时，千分尺应垂直于轴线并保持相同测力，不能一边倾斜一边找最大读数。若定位销有轻微锥度或刀纹，测量位置前后移动几毫米就可能改变结果。首件和批量中段都要在图纸规定的有效段取点，并把位置记在记录表上。

端面长度应以夹具实际接触的基准面为起点。端面有毛刺时，先确认是否属于允许的非功能边，再用同一支承复测；不能用手压住零件把间隙消掉。若长度合格而机械手夹持仍偏，继续看端面垂直度、倒角和夹具导向，而不是先改总长公差。

SUS303材料切削性较好，但刀具磨损仍可能让外圆表面出现连续刀纹。批量中段发现读数逐件向一侧移动时，保留刀具编号、刀补值、机台和材料炉批，再与首件对照。若只在某个测量位置异常，优先查基准和量具；若多个位置同向变化，才回查刀具和装夹。

分组包装也会影响复测顺序。待确认件应有独立料盘和卡片，已确认件按加工顺序排列，返工件不能放回正常组。包装隔板要避免定位销端面互相碰撞，转运后先看端面和倒角，再开始抽检。否则测量差异可能来自周转碰伤，而不是加工尺寸。

询价图纸应补充材料牌号和状态、外圆有效测量段、端面基准、倒角范围、夹具接触区、量具分辨率、首件数量、批量抽检频次及分组包装方式。苏州维易达精密在这类定位销项目的沟通中，会把“测哪里、怎么放、怎样算合格”写进同一份验收条件，减少供应商和采购的口径差异。

如需对照夹具配合，可参考定位销批量抽检与直线度记录，但仍要按当前图纸确认测量基准。资料补齐后，首件和连续五件用同一量具、同一支承和同一位置复测，再把结果与机械手夹具低速试装对应起来。

最终放行应同时满足三点：有效外圆和端面尺寸在同一口径下稳定，机械手夹具试装没有偏斜或卡滞，分组包装后端面与倒角没有新增碰伤。只要其中一项仍依赖个人手法，先暂停批量，重新统一测量位置和记录表，再决定是否调整加工参数。
