医疗设备配套的SUS304精密衬套，询价图纸还要补哪些条件

SUS304精密衬套用于医疗设备机构时，询价前先确认本批材料是否采用SUS316不锈钢，以及内孔、外圆和端面哪几处承担配合或定位功能。图纸没有写出表面处理区域、处理前尺寸和最终验收状态，就不能只按一个外径公差报价；应先补齐基准，再决定首件怎么留样。

衬套的内孔通常要与轴或导向件配合，外圆可能压入座孔，端面则限制轴向位置。表面处理会改变表面状态，内孔入口的倒角、外圆的接触带和端面的支承边都可能影响装配。材料名称也要写在同一份资料里，SUS304精密衬套这个产品称呼不能替代实际的SUS316材质证明。

首件加工完成后，可留出三件未处理样品，分别记录内径、外径、壁厚和端面高度。处理完成后，用同一量具、同一支承方向复测，并在料盘上把处理前后样品分区。若连续五件中只有一件变化明显，先隔离这件，回看加工顺序、挂具接触点和清洗搬运痕迹，不要马上把差异归因于整批材料。

图纸应把功能面画出来，而不是只写“表面处理后合格”。内孔要注明处理后的有效尺寸、测量截面和孔口倒角是否计入；外圆要区分压入段、导向段与非功能外观面；端面则应标出装配时真正贴合的基准。若有挂具接触区，也要说明它能否落在非功能边，避免供应商自行把余量留在配合面。

首件复测要固定同一套口径

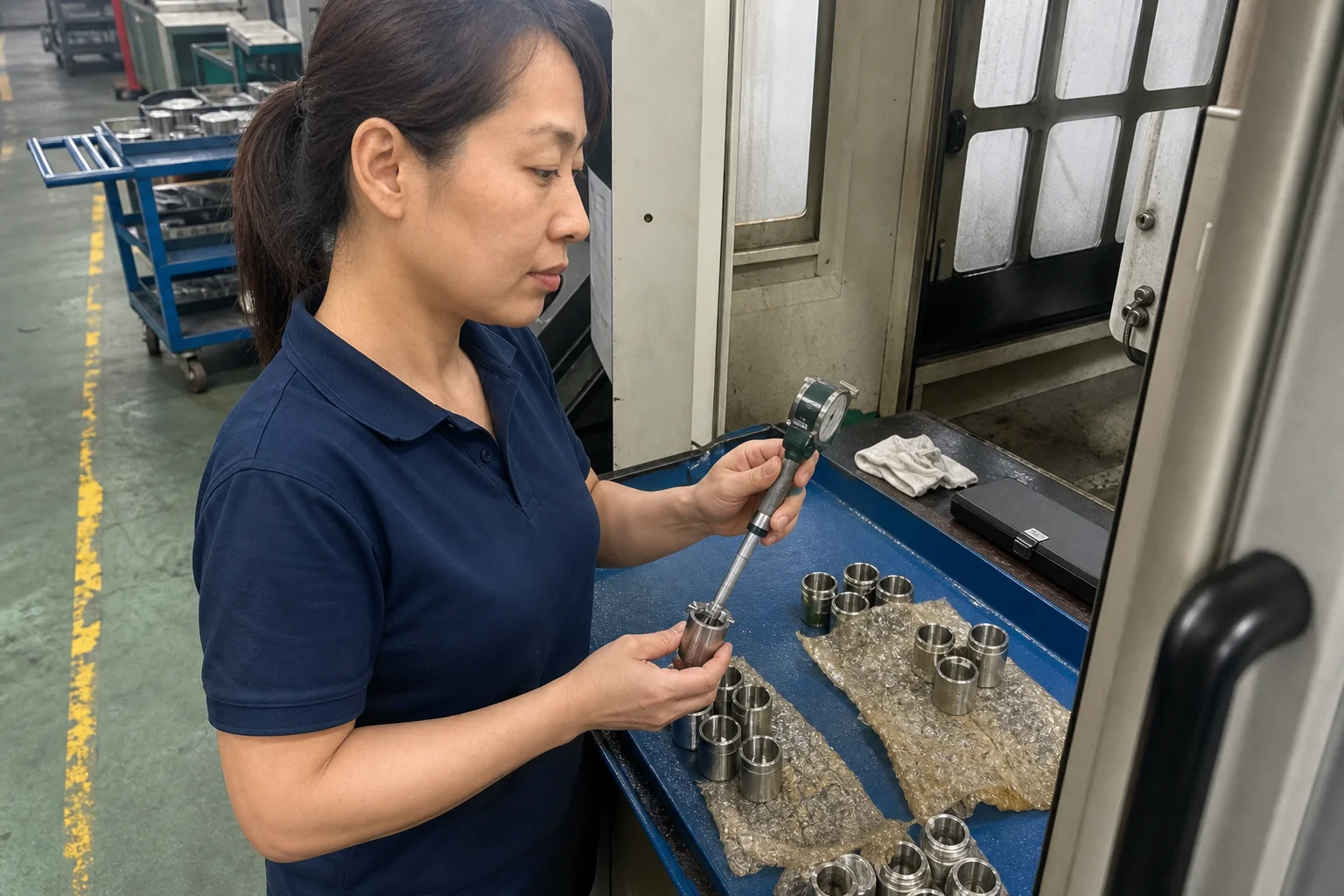

内孔复测时，量具应避开孔口倒角和局部接触痕迹，衬套放置方向保持一致；外径用千分尺时，测量截面和接触力要固定；端面高度则以实际装配基准支承。处理前后如果只有内孔变化，先核对处理层和孔口清洗状态；如果端面高度变化而内外径稳定，再查挂具夹紧和转运碰擦。每次只调整一个环节，数据才有对照意义。

批量中段不能只抽已经挑好的合格件。按加工顺序保留一件处理前样品和一件处理后样品，并标注挂具位置、处理批次和测量时间。不同挂具位置的外圆若出现一侧接触痕迹，先换位置做对照；换位后尺寸恢复，才可以把挂具接触列为优先排查点。照片只记录可观察的痕迹，不替代量具数据。

询价资料还应写明SUS316的材质状态、衬套壁厚、表面处理类型、处理后内外圆尺寸、端面基准、挂具接触区和复测等待条件。外观颜色可以单独约定，但不能用颜色判断配合尺寸。需要了解表面处理余量的记录方式时，可参考铝合金套筒阳极氧化前后尺寸复测示例，再按不锈钢衬套的功能面重新确认。

只有处理前后关键尺寸、首件与连续五件趋势，以及装配样件的贴合状态都按同一口径记录，才适合锁定批量。若图纸仍没有说明处理区域、前后尺寸或验收基准，先补资料并做少量首件复测；这些条件明确后，报价、加工和后续表面处理才有同一条判断线。
