17-4PH精密衬套内孔镗削，交叉孔毛刺怎么查

17-4PH不锈钢SUS304精密衬套用于液压阀组件时，内孔镗削后的切断端和交叉孔若残留毛刺，先按孔口、端面和交叉孔三个位置分开确认，再决定是否进入去毛刺。首件与连续五件不能按同一方法复核，就先暂停批量；图纸没有明确的孔口倒角、毛刺边界或清洗状态，也不能用“内孔已通”代替验收。

先区分切断端和交叉孔

这类衬套的内孔负责让阀芯或密封件通过，交叉孔承担油路连通，切断端则可能贴近阀体台阶。内孔镗削后，刀具退刀处的微小翻边容易留在交叉孔相交位置；切断端的毛刺如果压入孔内，装配时会划伤密封。评审时先在截面图上标出三处结构，再谈量具和清洗方式。

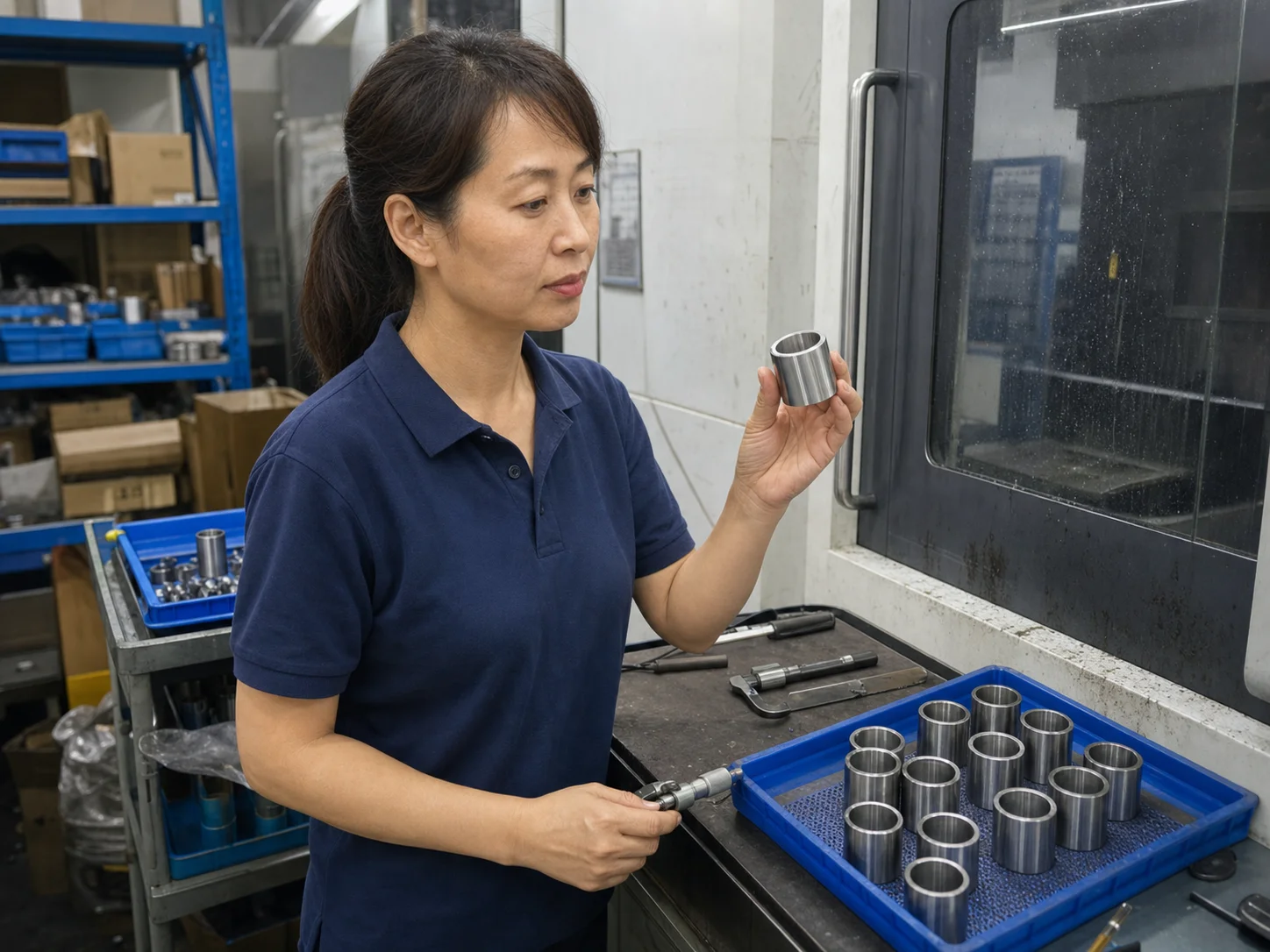

首件从机床取下后，先不要把所有零件倒进同一只周转盘。把一件未去毛刺、一件完成去毛刺、一件完成清洗的衬套分别放在标识清楚的小盘内，使用放大镜检查切断端、孔口和交叉孔边缘。用与图纸相符的塞规或内径量具确认通止状态，量具接触到毛刺时取出重看，不要硬压通过。

内孔镗削的装夹方向会改变交叉孔的可见性。孔口朝上时，光线容易照到翻边；孔口朝下时，切屑可能藏在孔底或交叉孔背面。检查人员可在同一光线下转动衬套，先看孔口轮廓是否连续，再看交叉孔内壁有没有亮点、挂屑或不规则阴影。看不到的位置要改变角度，不把“未看见”当成“没有毛刺”。

去毛刺动作应按结构选择，不能只用一次刷洗覆盖所有位置。交叉孔边缘有细小翻边时，刷具方向要能穿过相交区域；切断端毛刺较硬时，应先处理端面再清洗，避免碎屑被冲回内孔。工艺人员还要确认镗刀、切断刀和去毛刺工具没有混用，换刀后留一件样品作对照。

清洗完成后，把衬套倒置和正置各观察一次，确认液流能到达交叉孔底部。待检件、已检件和异常件分区摆放，包装材料不要塞进孔内，以免新屑混入。苏州维易达精密在来图评审时，会把孔口、交叉孔和切断端的检查位置写进记录，便于小批量开发团队与供应商逐项确认。

接近放行时再做首件与连续五件的尺寸趋势对比：固定同一基准、同一量具和同一测量方向，记录内孔、总长及端面状态的变化。若尺寸趋势稳定但交叉孔仍有挂屑，问题在去毛刺或清洗路径；若端面尺寸随批次波动，则回查切断装夹和刀具状态。两种异常不能只用增加清洗时间处理。

采购资料应补齐17-4PH不锈钢状态、衬套外径与内孔、交叉孔位置和方向、切断端是否参与密封、孔口倒角、允许的毛刺边界、清洗介质及包装分隔要求。若图纸写的是SUS304精密衬套但材料栏另有指定，应先确认材料牌号与热处理状态，避免报价、加工和检验依据不一致。

首件确认的收尾动作很具体：去毛刺前后分别复查切断端与孔口，清洗后再看交叉孔，随后把同一方法用于连续样件。只有位置、证据和尺寸趋势都能对应到图纸，才适合放行批量；任一处出现翻边、挂屑或读数变化，就保留异常件，先由工艺评审人员确认下一步动作。
