7075铝合金薄壁套筒复测，松夹前后为何不同

7075铝合金薄壁套筒复测时，先查零件是在软爪夹持状态还是松夹后的自由状态，再统一测量截面、放置时间和量具接触力。同一件零件松夹前后尺寸差异超过图纸或双方约定范围，就先暂停批量放行，不能直接用另一处量值覆盖异常。

传感器套筒用于仪器安装时，内孔、外圆和端面往往共同决定装配位置。薄壁处在软爪中可能发生弹性变形，松夹后又有回弹；软爪包络长度、接触位置或夹紧力改变，都会让靠近爪口和中段的读数不同。7075铝合金的材料牌号本身不能证明薄壁结构不会变形，仍要看实际壁厚、开口和装夹方式。

先固定测量状态，再比较数字

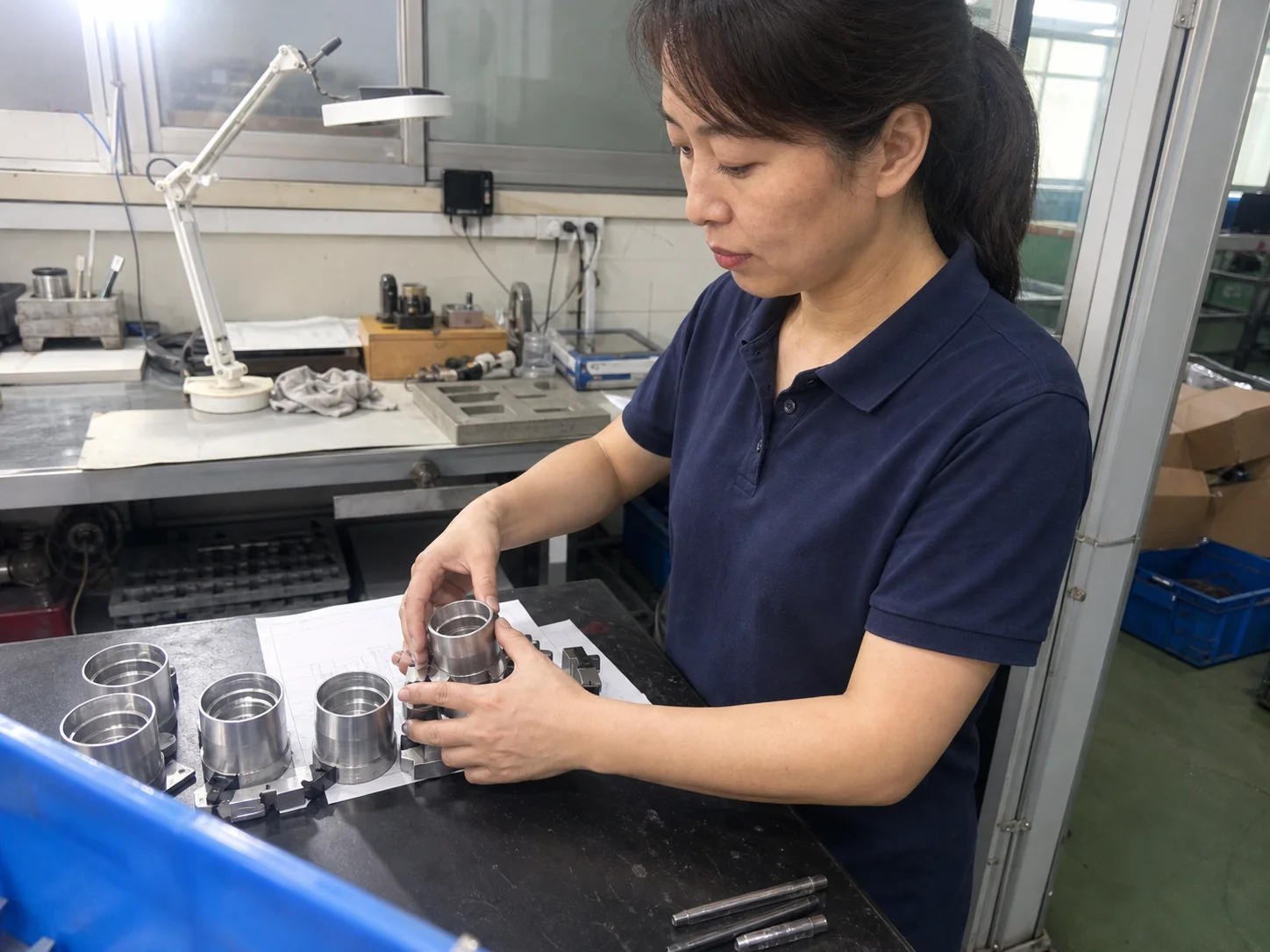

检验员应在工艺卡上标出软爪接触区、避让区和测量截面。外径可用分度值合适的千分尺复核，内孔则按尺寸和深度选内径量具；测头不能压在倒角、毛刺或夹持印痕上。每次沿约定方向轻触测量，不能一件用力棘轮、下一件凭手感锁紧。量具读数异常时，还要先确认零件与量具温度接近现场约定状态。

最有用的证据是同件前后对比。操作员在装夹状态按允许位置记录一组尺寸，松夹后把零件放在规定支承面，等待双方约定的应力释放时间，再在相同截面复测；随后转过约定角度重复一次。若松夹后各方向读数趋于一致，优先检查软爪接触与夹紧条件；若自由状态下不同方向仍有稳定差值，则要把圆度、壁厚不均或加工路径列入排查。

读数表应保留零件编号、测量截面、方向、量具编号以及夹持或自由状态。只写“外径合格”无法复盘批次中段为何变化。关于薄壁轴套加工中内孔、毛刺与清洗的区别，可参考不锈钢轴套加工的检验要点；其中材料和尺寸不能直接套用到7075套筒，本次只借鉴把不同影响因素分开记录的思路。

把软爪接触与检验差异分别验证

批次中段出现波动时，先保留异常件，不急着改刀补。检查软爪内是否夹入铝屑、接触面有无局部亮斑，零件端面是否贴合定位面，再核对夹紧压力和伸出长度有没有变化。清理并复位后，用原异常件按同一方法重测；只有接触条件恢复后松夹差值同步缩小，才能把软爪状态列为主要原因。

测量人员之间也要做交叉复核。两人使用同一量具、同一截面和同一放置方向各测一次，不讨论前一人的读数，随后比较差值。若结果随人员变化，应先统一持件位置、测力和读数规则；若人员变化不大而松夹前后稳定分组，才继续查装夹。关于测量基准如何写入复测记录，可参考定位销同轴度复测与基准统一方法，但套筒仍按本图纸规定的自由状态和尺寸项目验收。

向苏州维易达精密有限公司询价时，资料最好同时给出7075材料状态、套筒壁厚、关键内外径、测量截面、验收状态、软爪允许接触区和仪器安装关系。图纸若只标一个直径公差，工艺与检验双方还需确认该尺寸是在夹持状态还是自由状态验收。

批量开工后，质量人员先按统一方法复核首件，再用同一量具检查连续样件。松夹前后记录稳定、人员交叉结果一致，并符合当前图纸要求后，才放行后续批量；任一条件不满足，就保留原件和记录继续查明原因。
